不銹鋼制品管折彎是比較常見的加工工藝之一，因?yàn)檎蹚澓蟮牟讳P鋼管為家具增加了設(shè)計感，還能提高家具的使用功能。但是為了防止在彎曲過程中會出現(xiàn)裂紋、變形等，會進(jìn)行多次的試驗(yàn)，測試出最適合的彎曲角度。不銹鋼管材的彎曲試驗(yàn)有相關(guān)標(biāo)準(zhǔn)規(guī)定的，接下來看看不銹鋼制品管彎曲試驗(yàn)標(biāo)準(zhǔn)。
一、范圍 本標(biāo)準(zhǔn)適用于外徑不小于60mm的金屬管橫向弧形試樣以及外徑不小于400mm的金屬管橫向矩形試樣的彎曲試驗(yàn)。

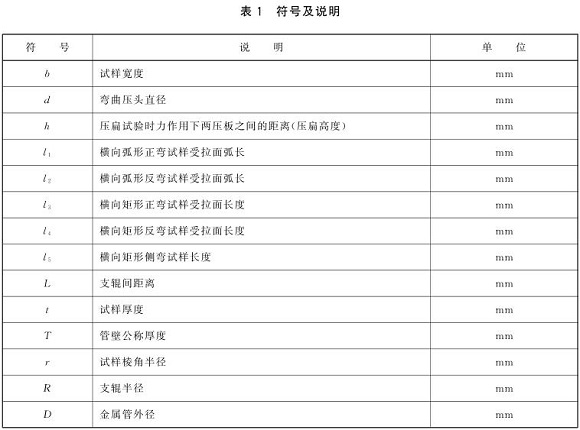

二、符號及說明 本標(biāo)準(zhǔn)使用的符號及相應(yīng)的說明見表1。
三、原理 將試樣置于彎曲裝置上，不改變試樣加力方向，使之經(jīng)受彎曲塑性變形，直至達(dá)到規(guī)定的彎曲角度。

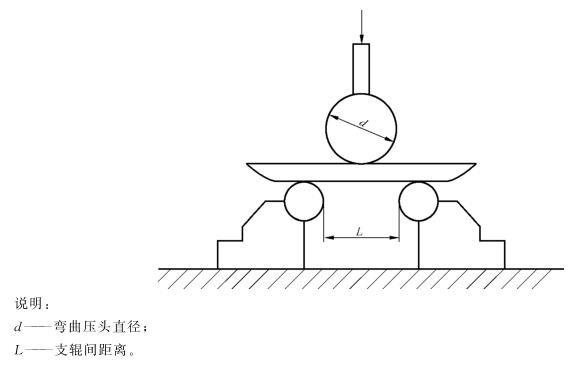

四、試驗(yàn)設(shè)備 金屬管橫向彎曲試驗(yàn)應(yīng)在配有兩個支輥和彎曲壓頭的支輥式彎曲裝置的試驗(yàn)機(jī)上完成，支輥和彎曲壓頭應(yīng)具有足夠的剛度和硬度。
五、試樣 1.試樣類型
| 試樣型號 |
試樣名稱 |
試樣形狀 |
| E型 |
直縫焊圓管橫向弧形正彎試樣 |
圖5 |
| F型 |
直縫焊圓管橫向弧形反彎試樣 |
圖6 |
| G型 |
直縫焊圓管橫向矩形正彎試樣 |
圖7 |
| H型 |
直縫焊圓管橫向矩形反彎試樣 |
圖8 |
| I型 |
直縫焊圓管橫向矩形側(cè)彎試樣 |
圖9 |

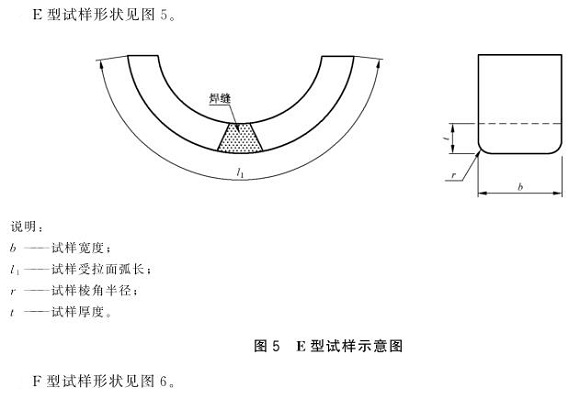

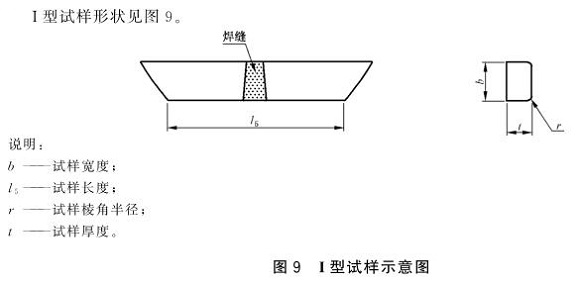

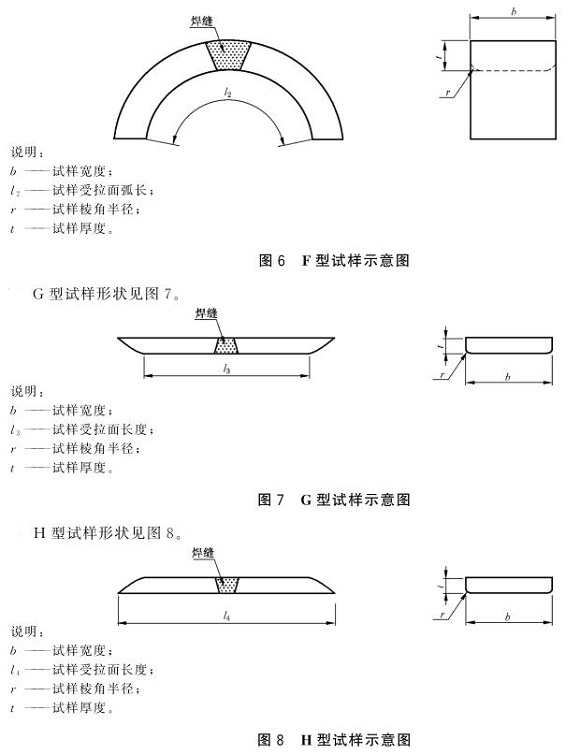

2.試樣形狀
六、試樣尺寸 1.試樣厚度
①當(dāng)管壁厚度T不大于25mm時，E型和F型試樣厚度應(yīng)為管壁厚度T。當(dāng)管壁厚度T大于25mm時，E型試樣可從管壁內(nèi)表面減薄至25mm，F(xiàn)型試樣可從管壁外表面減薄至25mm。
②G型和H型試樣厚度應(yīng)加工到滿足試驗(yàn)要求的最大厚度，但不超過25mm。G型試樣受拉面應(yīng)盡量靠近管壁外表面，H型試樣受拉面應(yīng)盡量靠近管壁內(nèi)表面。
③I型試樣厚度應(yīng)為10mm。
2.試樣寬度
試樣寬度應(yīng)在20mm~50mm之間。對于I型試樣，其試樣寬度盡量接近全厚度，當(dāng)金屬圓管壁厚超過50mm時，允許以一組試樣代替。
注：一組試樣是指金屬管的厚度方向截取的覆蓋全厚度的一組I型試樣。
七、試驗(yàn)要求及步驟 1.試驗(yàn)要求
①試驗(yàn)一般應(yīng)在10℃~35℃室溫范圍內(nèi)進(jìn)行。對溫度要求嚴(yán)格的試驗(yàn)，試驗(yàn)溫度應(yīng)為（23±5）℃或按相關(guān)產(chǎn)品技術(shù)條件規(guī)定。

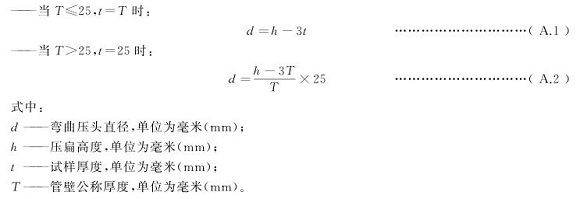

②彎曲壓頭直徑應(yīng)按不銹鋼制品管產(chǎn)品標(biāo)準(zhǔn)規(guī)定，當(dāng)用金屬管橫向彎曲試驗(yàn)代替壓扁試驗(yàn)時，彎曲壓頭直徑的選取，按式（A.1）和式（A.2）確定：
③兩支輥間距離應(yīng)為（d+3t）±t/2。
④支輥和彎曲壓頭的長度應(yīng)大于試樣寬度。
⑤在試驗(yàn)設(shè)備載荷作用下，試樣應(yīng)繞著彎曲壓頭平緩地進(jìn)行彎曲。當(dāng)出現(xiàn)爭議時，試驗(yàn)速率應(yīng)為（1±0.2）mm/s。
2.試驗(yàn)步驟

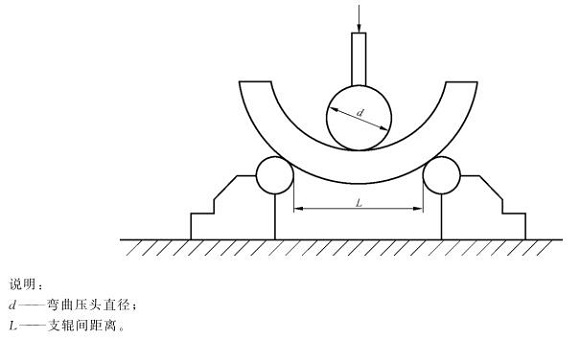

①E型試樣應(yīng)按下圖方法進(jìn)行正彎試驗(yàn)，試樣焊縫中心應(yīng)位于兩支輥的軸心連線中點(diǎn)處。
②F型試樣應(yīng)按下圖方法進(jìn)行反彎試驗(yàn)，試樣焊縫中心應(yīng)位于兩支輥的軸心連線中點(diǎn)處。

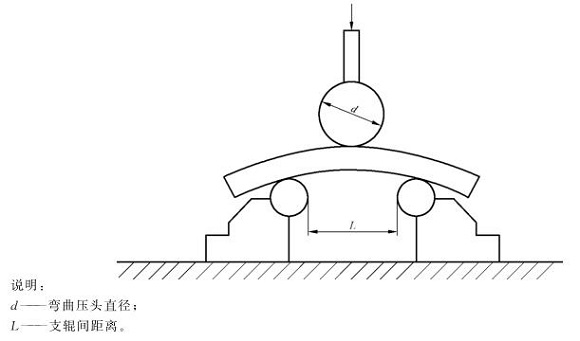

③G型試樣應(yīng)按下圖方法進(jìn)行正彎試驗(yàn)，試樣焊縫中心應(yīng)位于兩支輥的軸心連線中點(diǎn)處。

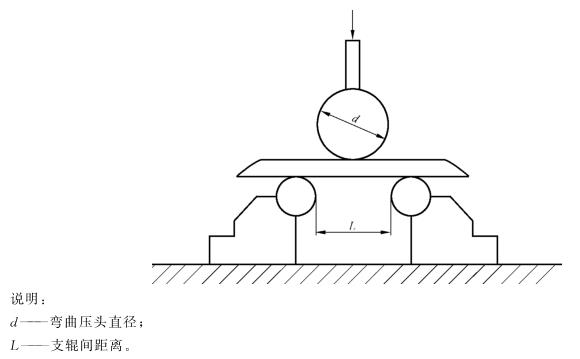

④H型試樣應(yīng)按下圖方法進(jìn)行反彎試驗(yàn)，試樣焊縫中心應(yīng)位于兩支輥的軸心連線中點(diǎn)處。

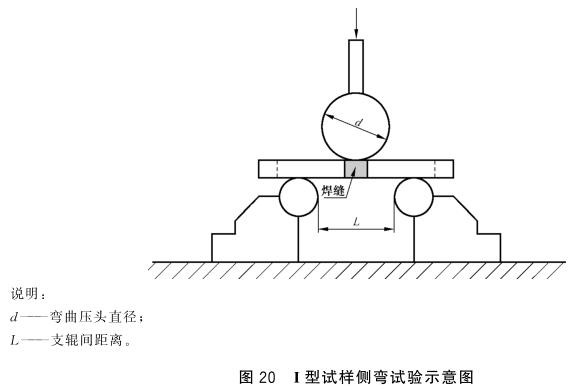

⑤I型試樣應(yīng)按圖20方法進(jìn)行側(cè)彎試驗(yàn)，試樣焊縫中心應(yīng)位于兩支輥間的軸心連線中點(diǎn)處。
以上就是
不銹鋼制品管彎曲試驗(yàn)標(biāo)準(zhǔn)的截取部分，想了解更詳細(xì)的內(nèi)容可查找GB/T 32976-2016。以上內(nèi)容講到試樣、試樣尺寸和試驗(yàn)要求和步驟等內(nèi)容，廠家在進(jìn)行不銹鋼管折彎時，可按照以上的標(biāo)準(zhǔn)進(jìn)行試驗(yàn)，以測試出最適合的彎曲角度。
