?熱電偶補償導線
一、熱電偶補償導線概述
補償導線是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢值相同的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線分為延長型和補償型兩種。

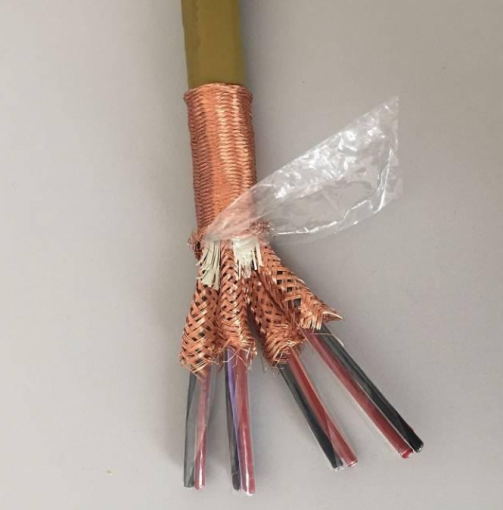

二、熱電偶補償導線使用條件 ?KX補償導線
?1、工作溫度：
耐熱用：高200℃和260℃兩種。
一般用：高70℃和105℃兩種。
2、低環境溫度：
???氟塑料J緣和護套線纜：固定敷設-60℃，非固定敷設-20℃。
???聚氯乙烯J緣和護套線纜：固定敷設-40℃，非固定敷設-15℃。
3、允許彎曲半徑：
?? a)有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；
?? b)其它結構的補償電纜，應不小于電纜外徑的10倍。
三、熱電偶補償導線型號及M稱
一）補償導線
|
型號
|
M稱
|
|
KX-GS-VV
|
聚氯乙烯J緣和護套一般用準確K分度熱電偶用補償導線
|
|
KX-GS-VPV
|
聚氯乙烯J緣和護套銅絲編織屏蔽一般用準確K分度熱電偶用屏蔽補償導線
|
|
KX-HS-FF
|
氟塑料J緣和護套耐熱用準確K分度熱電偶用高溫補償導線
|
|
KX-HS-FP1F
|
氟塑料J緣和護套鍍錫銅絲編織屏蔽耐熱用準確K分度熱電偶用高溫補償導線
|
|
KX-HS-FB
|
聚四氟J緣、玻璃絲編織護套耐熱用準確K分度熱電偶用高溫補償導線
|
|
KX-HS-FBP1
|
聚四氟乙烯帶繞包J緣玻璃絲編織，鍍錫銅絲編織屏蔽，玻璃絲編織外護套耐熱用準確K分度熱電偶用高溫補償導線
|
|
KX-HS-FP1V105
|
氟塑料J緣鍍錫銅絲編織屏蔽耐熱105℃聚氯乙烯護套耐熱用準確K分度熱電偶用高溫補償導線
|
注：
1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R”表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯（Y）J緣、交聯聚乙烯（YJ）J緣補償電纜;
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶（P3）、復合銅帶（P2）；
5、需阻燃型補償電纜，應在原型號前加“ZR-”；
6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝；加“-32”表示鋼絲鎧裝；
7、需本安型補償電纜，應在原型號前加“ia-”表示。
四、規格范圍
|
M稱
|
線芯對數
|
標稱截面mm2
|
線芯結構
|
|
|
A
|
R
|
|||
|
補償導線?
|
1
|
0.5
1.0
1.5
2.5
|
1/0.80
|
7/0.30
|
|
1/1.13
|
7/0.43
|
|||
|
1/1.37
|
7/0.52
|
|||
|
1/1.76
|
19/0.41
|
|||
?
?
五、其它參數指標
|
項目
|
單位
|
參數指標
|
|
|
PVCJ緣
?
|
PE、XLPE、F46&FJ緣
?
|
||
|
J緣電阻
?
|
MΩ.km
|
25
|
100
|
|
電壓試驗
?
|
V/1min
|
500
|
|
|
阻燃性能
|
符合GB/T18380-2001阻燃標準規定
|
||
?
